Heavy Duty Wiper Assemblies

Ensambles de Motores Limpiaparabrisas de Uso Robusto



 Single Pivot Radial

Single Pivot Radial

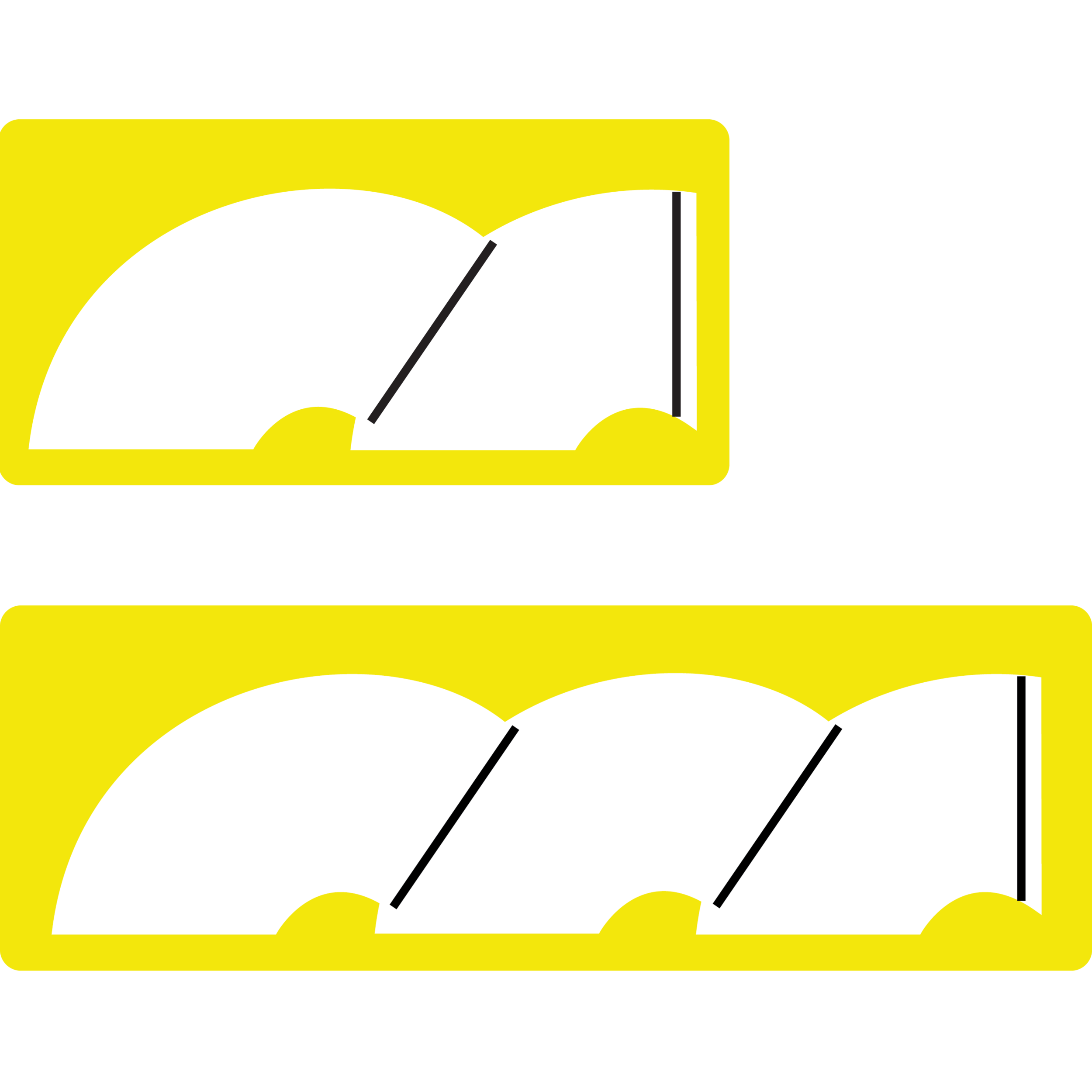

 Double Pivot Radial and Triple Pivot Radial

Double Pivot Radial and Triple Pivot Radial

1 Pivot, 2 Pivot, and 3 Pivot Radial Plug & Play Assembly

Easiest installation in the business eliminates frustrating component assembly and adjusting!

Up to 81 cm (32") wiper arms / Up to 81 cm (32") wiper blades

  • Two-speed, high efficiency 38 Nm stall torque dynamic park motor
  • 12 V or 24 V
  • Radial sweep pattern
  • Single, double, or triple pivots
  • Single switch synchronizes both arms
  • For use with single-piece panoramic glass or split glass
  • Standard RFI suppression and circuit breaker
  • Clockwise or counterclockwise park available
  • Sweep angles available from 90° to 106°
  • Compatible with standard or heavy duty wiper arms
  • Extra long pivot levers for improved wiper arm control
  • 17 mm steel pivot shafts improve torsional rigidity
  • Needle bearings in the pivot housings
  • Integrated tapered knurl or DIN shaft mounting
  • Linkage joints use greased bronze spherical bushings
  • FMVSS compliant
  • Motor and mounting bracket can be positioned above or below glass
  • Patented stacking Delrin® link ends reduce installation envelope
  • 2P Radial Plug & Play Assembly engineering print

Ensamble Radial del Sistema Limpiaparabrisas:  1P, 2P, y 3P de Fácil Instalación

¡Es una de las instalaciones más fáciles en el mercado, eliminando la frustración de ajustes y ensambles innecesarios!

Brazos de hasta 81 cm (32") de longitud / Plumillas de hasta 81 cm (32") de longitud

  • Motor de dos velocidades, par de torque de 38 Nm
  • 12 V o 24 V
  • Angulo de barrido radial
  • Disponible con un solo, doble, o triple pivotes
  • Un solo "switch" sincroniza el movimiento de ambos brazos
  • Óptimo para instilaciones con parabrisas panorámicos o bi-partidos
  • Supresión estándar RFI (Interferencia de Radio Frecuencia) e interruptor de circuito interno
  • Paro del motor tanto para rotación en el sentido de las manecillas de reloj y en contra de las manecillas
  • Ángulos de barrido de 90° o 106°
  • Este ensamble es compatible con brazos tanto de uso estándar y de uso robusto
  • Los acoplamientos en los pivotes han sido alargados para un mejor control en el barrido del brazo
  • Ejes en los pivotes de 17 mm en diámetro para mejorar la rigidez torsional
  • Proveído con rodamientos de aguja en el eje de los pivotes
  • Ejes con nudo cónico integrado y con opción a un montaje de especificación bajo la norma DIN
  • Juntas de acoplamiento que usan bujes engrasados de forma esférica
  • Conforma los requerimientos regulados por FMVSS
  • El ensamble del motor y soportes de montaje pueden estar posicionados tanto arriba como abajo del parabrisas
  • Plano de ingeniería del Ensamble Radial 2P de Fácil Instalación

 Patented stacking Delrin® link ends reduce installation envelope

Patented stacking Delrin® link ends reduce installation envelope


 Two Pivot Pantograph

Two Pivot Pantograph

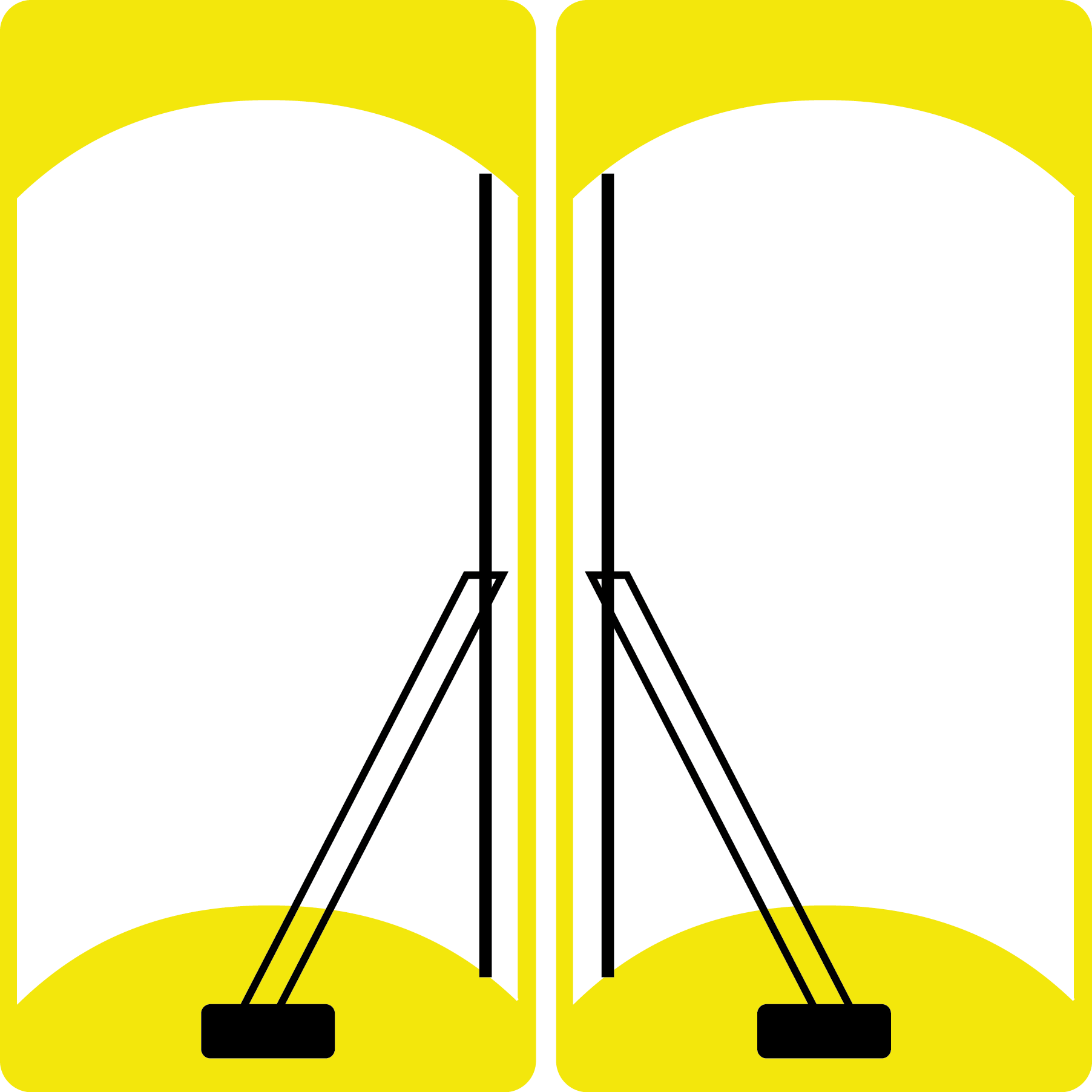

 Pantograph Opposing

Pantograph Opposing



2 Driver Pantograph Plug & Play Assembly

Easiest installation in the business eliminates frustrating component assembly and adjusting!

Up to 132 cm (52") wiper arms / Up to 102 cm (40") wiper blades

  • Two powered pivot shafts
  • 35 Nm stall torque dynamic park motor
  • 12 V or 24 V
  • Pantograph sweep pattern
  • Standard RFI suppression and circuit breaker
  • Clockwise or counterclockwise park available
  • Sweep angles available from 45° to 80°
  • 17 mm steel pivot shafts improve torsional rigidity
  • Needle bearings in the pivot housings
  • 35 mm or 75 mm shaft length
  • Fully enclosed linkage does not require additional safety cover
  • 2D Pantograph Plug & Play Assembly engineering print

Ensamble Pantográfico del Sistema Limpiaparabrisas 2D de Fácil Instalación

¡Es una de las instalaciones más fáciles en el mercado, eliminando la frustración de ajustes y ensambles innecesarios!

Brazos de hasta 81 cm (32") de longitud / Plumillas de hasta 81 cm (32") de longitud

  • Dos ejes pivotes impulsados
  • Motor de dos velocidades, par de torque de 35 Nm
  • 12 V o 24 V
  • Angulo de barrido pantográfico
  • Supresión estándar RFI (Interferencia de Radio Frecuencia) e interruptor de circuito interno
  • Paro del motor tanto para rotación en el sentido de las manecillas de reloj y en contra de las manecillas
  • Ángulos de barrido de 45° o 80°
  • Ejes en los pivotes de 17 mm en diámetro para mejorar la rigidez torsional
  • Proveído con rodamientos de aguja en el eje de los pivotes
  • Disponible con pivotes de longitud de 35 mm o 75 mm
  • Eslabones en el interior de una carcasa completamente sellada
  • Plano de ingeniería del Ensamble Pantográfico 2D de Fácil Instalación

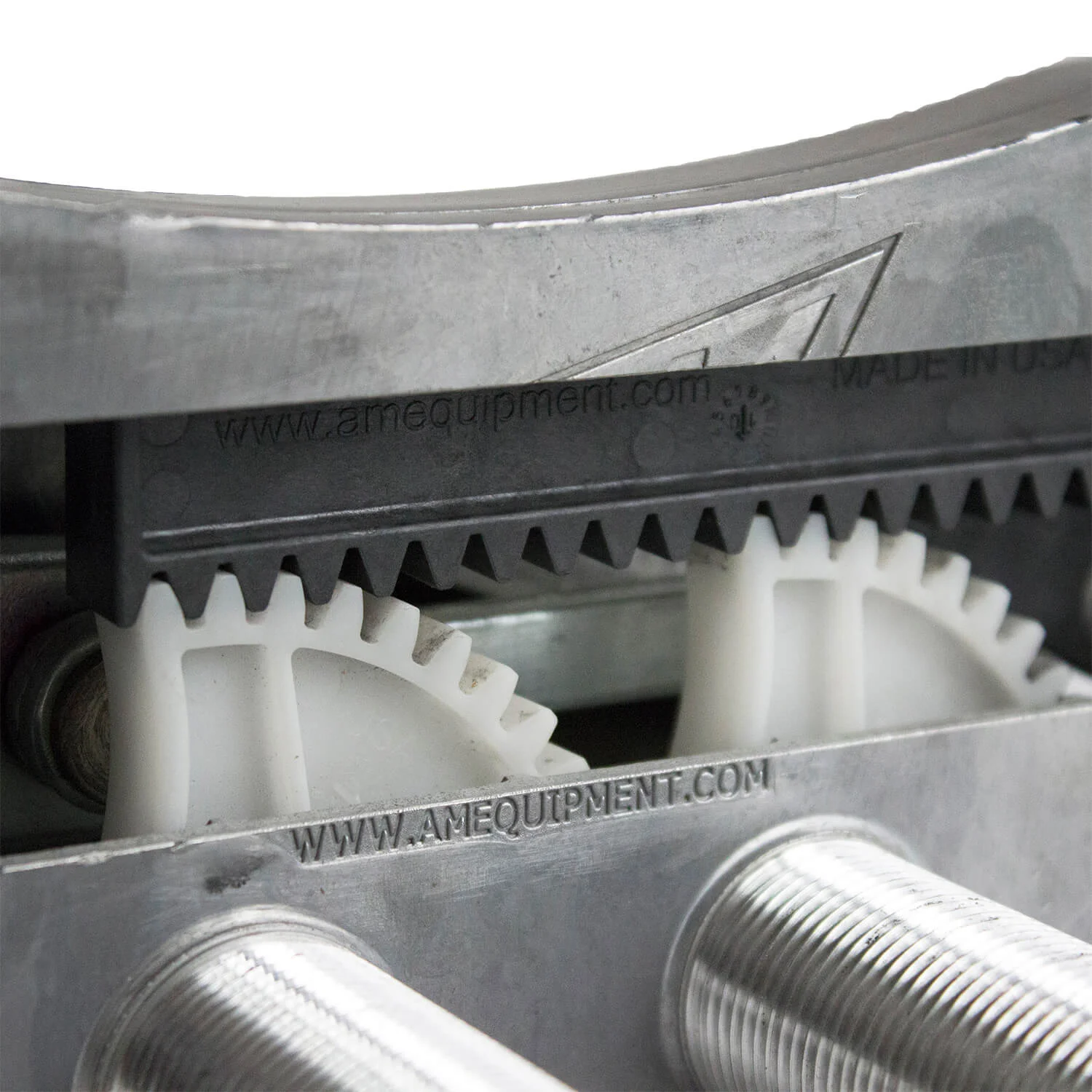

 Patented dual sector gear drive delivers power to both pivot shafts.  US Patent #7,739,771

Patented dual sector gear drive delivers power to both pivot shafts.  US Patent #7,739,771


 Radial

Radial


 Wide Radial

Wide Radial

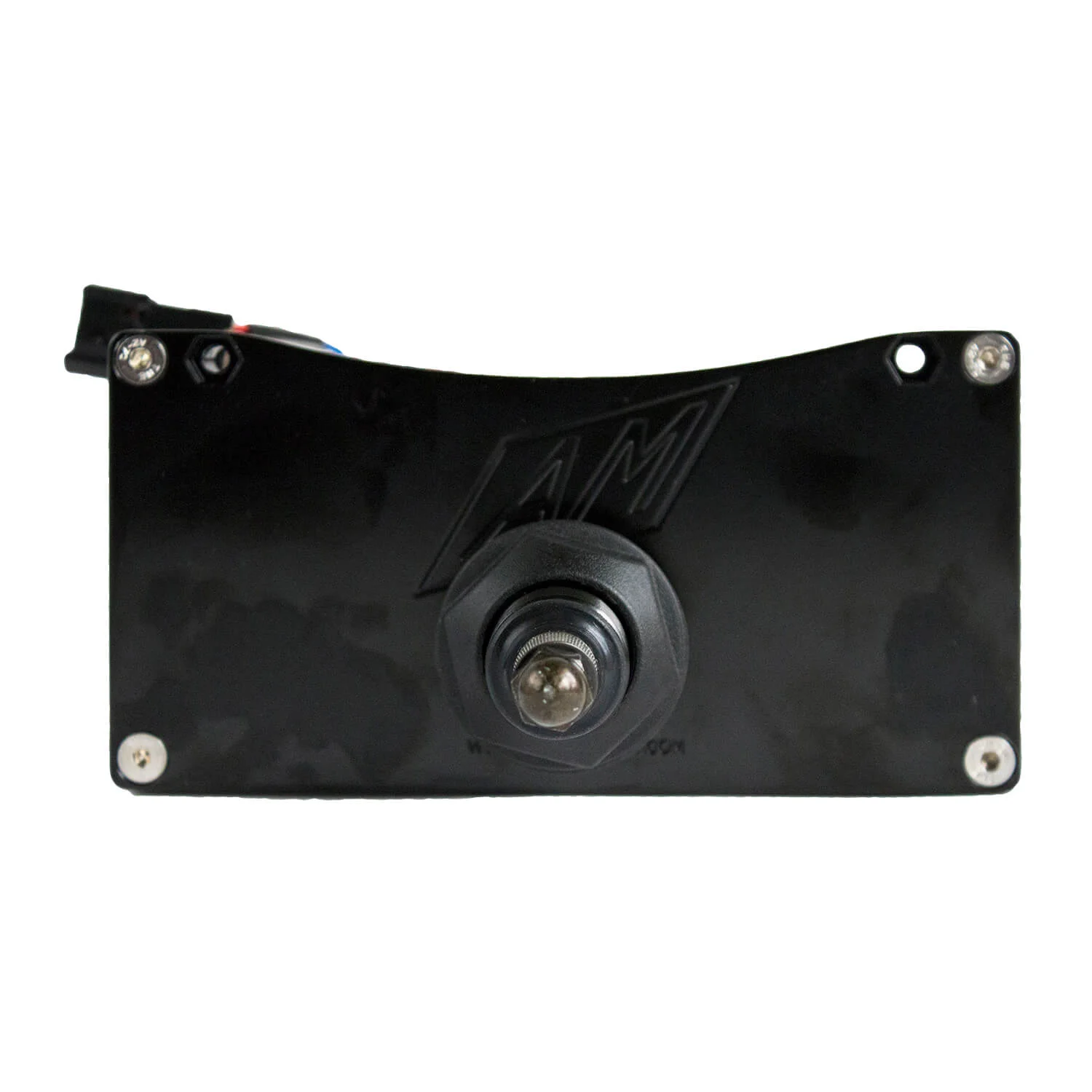

1 Driver Radial Plug & Play Assembly

Easiest installation in the business eliminates frustrating component assembly and adjusting!

Up to 76 cm (30") wiper arms / Up to 81 cm (32") wiper blades

  • 35 Nm stall torque dynamic park motor
  • 12 V or 24 V
  • Radial sweep pattern
  • Standard RFI suppression and circuit breaker
  • Clockwise or counterclockwise park available
  • Sweep angles available from 50° to 140°
  • 17 mm steel pivot shaft improves torsional rigidity
  • Needle bearings in the pivot housings
  • 35 mm or 75 mm shaft length
  • Fully enclosed linkage does not require additional safety cover
  • 1D Radial Plug & Play Assembly engineering print

Ensamble Radial del Sistema Limpiaparabrisas 1D de Fácil Instalación

¡Es una de las instalaciones más fáciles en el mercado, eliminando la frustración de ajustes y ensambles innecesarios!

Brazos de hasta 76 cm (30") de longitud / Plumillas de hasta 81 cm (32") de longitud

  • Motor de paro dinámico, par de torque de 35 Nm
  • 12 V o 24 V
  • Angulo de barrido radial
  • Supresión estándar RFI (Interferencia de Radio Frecuencia) e interruptor de circuito interno
  • Paro del motor tanto para rotación en el sentido de las manecillas de reloj y en contra de las manecillas
  • Ángulos de barrido de 50° o 140°
  • Ejes en los pivotes de 17 mm en diámetro para mejorar la rigidez torsional
  • Proveído con rodamientos de aguja en el eje de los pivotes
  • Disponible con pivotes de longitud de 35 mm o 75 mm
  • Eslabones en el interior de una carcasa completamente sellada
  • Plano de ingeniería del Ensamble Radial 1D de Fácil Instalación
